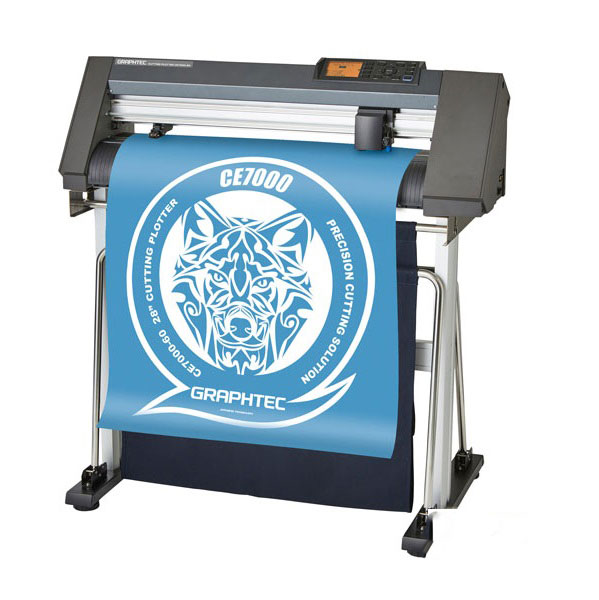

เครื่องตัดสติ๊กเกอร์ Graphtec CE7000-60

คำอธิบาย

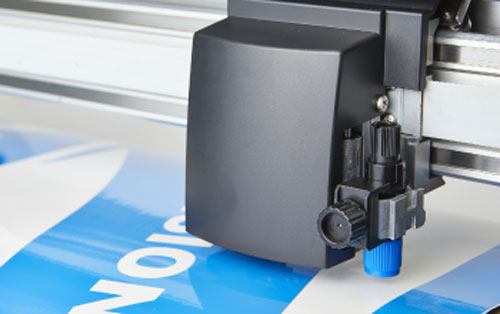

Enhanced performance

Max. cutting force 4.41N (450gf) and Max. cutting speed 1000mm/s

ด้วยแรงกดที่มากถึง 4.41N (450gf)มาพร้อมกับการตัดความเร็วสูงสุดถึง 1000mm ต่อวินาที ทำให้สามารถรองรับงานตัดปริมาณมากๆได้อย่างสบาย

Cutting performance that guaranties accurate 5m length cutting. (*2)

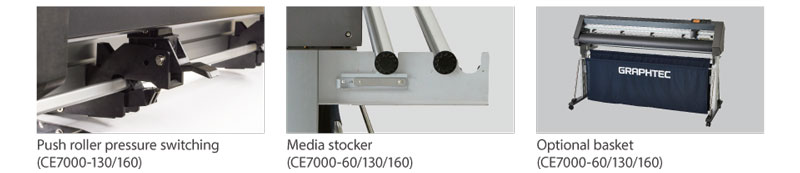

ด้วยระบบการป้อนสื่อคุณภาพสูง การปรับระดับของชุดกดกระดาษที่ถูกออแบบมาเพื่องานสติ๊กเกอร์โดยเฉพาะและกดไปตรงกลางสื่อโดยแบ่งเป็น 3 ระดับในการกระจายแรงกดไม่ให้สื่อขยับหรือลอย นอกจานี้การใช้ชุดรับสื้อที่เป้นอุปกรณ์เสริมยังช่วยให้การตัดมีประสิทธิภาพมาขึ้นอีกด้วย ยังมีส่วนช่วยในการตัดยาวๆได้เป้นอย่างดี โดยระบบที่ใช้เก็บเสริมจะมีในรุ่น graphtec ce7000-60,130,160cm

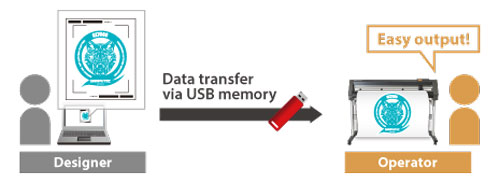

Data output via USB flash memory without PC

สามารถบันทึกข้อมูลการตัดที่ออกแบบด้วย Cutting Master 4 และ Graphtec Pro Studio / Plus บันทึกลงในแฟ็กช์ไดร์ USB และนำไปเสียบกับตัวเครื่องตัดได้โดยตรงโดยไม่ต้องต่อกับคอมพิวเตอร์ทำให้สะวดวกต่อการใช้งาน โดยมทีขั้นตอนง่าย โดยรูปบบหน่วยความจำหรือเฟ็กช์ไดร์ที่ใช้คือ Fat32 โดยจะไม่รองรับระบบ NTFS และ exFat

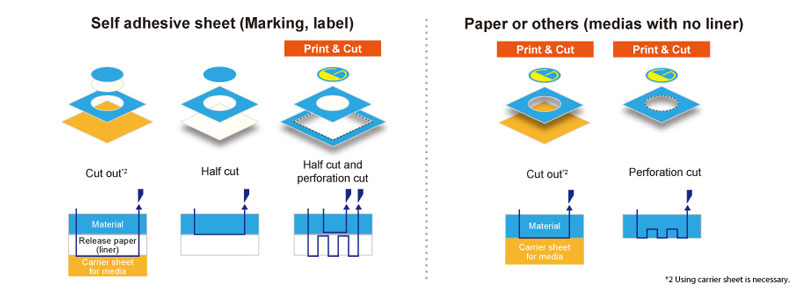

Perforation cutting ability ความสามารถในการเจาะ

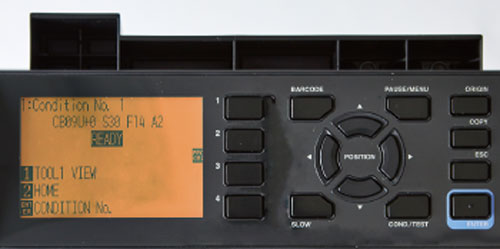

User-friendly control panel แผงควบคุมที่ใช้งานง่าย

แผงควบคุมที่ใช้งานง่ายมีขนาด 3.7 นิ้ว ระบบแสงผล LCD และรองรับภาษาถึง 10 ภาษา

Improved ARMS for high precision cutting (ARMS 8.0)

ARMS 8.0 ระบบตรวจับมาร์ครุ่นใหม่ล่าสุดทำให้การลงทะเบียนมาร์คขั้นสูงและแม่นยำโดยมีผลทำให้การตัดมีความแม่นยำสูงตามไปด้วย รวมถึงออฟชั่นในการตัดวัสดุต่างๆ ที่เพิ่มขึ้นมาสำหรับ ARMS 8.0

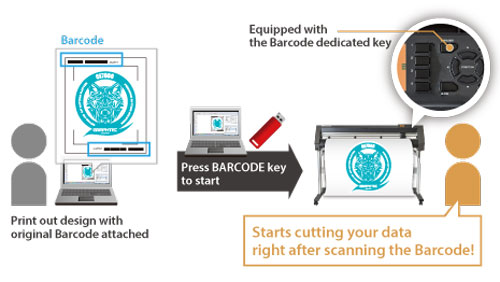

Data Link Function
(Barcode Data Management/Continuous Cutting)

ระบบอ่านบาร์โค๊ดของรุ่น Graphtec CE7000 จะตรวจจับข้อมูลที่เชื่อมต่อจากพีซีหรือแฟลชไดร์ USB โดยอัตโนัมติทำให้ง่ายต่อการใช้งาน  กรณีใช้เฟลชไดร์จะรองรับระบบไฟล์ Fat32

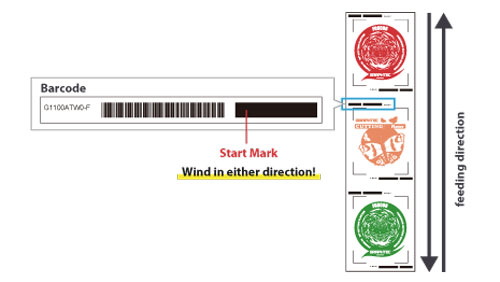

Continuous Cut
(Data Link function)

การจัดการข้อมูลบาร์โค้ดช่วยให้สามารถตัดข้อมูลที่แตกต่างกันตามลำดับโดยการตรวจจับ "Start Mark" ของบาร์โค้ดใหม่ กระบวนการพิมพ์และตัดตามลำดับพร้อมสื่อม้วนพร้อมใช้งานแล้ว

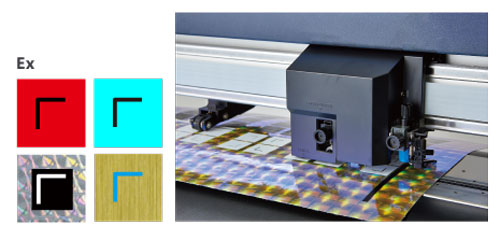

Supports colored marks / specialty media

ขณะนี้สื่อหลากหลายประเภทรวมถึงกระดาษโฮโลแกรมและแผ่นสะท้อนแสงสามารถใช้งานร่วมกันได้เนื่องจากการปรับปรุงอัลกอริทึมเซ็นเซอร์ ARMS
* เซนเซอร์อาจไม่สามารถอ่านค่าผสมของสื่อพิเศษและเครื่องหมายสีบางอย่างได้
* ภาพนี้เป็นภาพของ FC9000

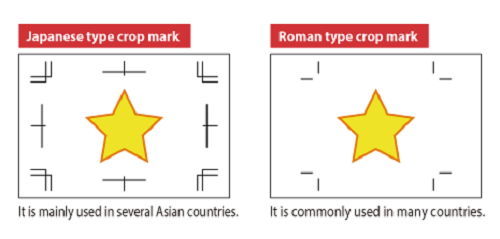

Supports Adobe Illustrator "Crop Marks"

การใช้ซอฟต์แวร์ปลั๊กอิน Cutting Master 4 จะมีเครื่องหมายครอบตัดสามารถใช้บน Adobe Illustrator ได้

Expanded Cutting Area

พื้นที่ตัดขยายเพื่อรวมวัตถุที่อยู่นอกพื้นที่ที่ปิดล้อมด้วยเครื่องหมายทะเบียน ประสิทธิภาพการผลิตเพิ่มขึ้นโดยการลดขยะสื่อ

Specifications

Item		CE7000-40	CE7000-60	CE7000-130	CE7000-160 (Not available in US & Korea)
Configuration		Grit rolling type
Drive method		Digital servo drive
Max. cutting area (W x L) (*1)		375ｍｍ × 50ｍ	603ｍｍ × 50ｍ	1270ｍｍ × 50ｍ	1524ｍｍ × 50ｍ
Cutting area of guaranteed accuracy (*1)  (When using optional basket)		355ｍｍ × 2ｍ	583ｍｍ × 2m (583ｍｍ × 5ｍ)	1250ｍｍ × 2m (1250ｍｍ × 5ｍ)	1504ｍｍ × 2m (1504ｍｍ × 5ｍ)
Mountable media width	Min.	50mm
	Max.	484ｍｍ (19inch)	712mm (28inch)	1372mm (54inch)	1626mm (64inch)
Mountable roll media mass		5 kg	9 kg	17 kg	20 kg
Number of push rollers		2 rollers		4 rollers (Max. 5 (option))
Max. cutting speed		600mm/s at all direction	900mm/s at 45° direction	1000mm/s at 45° direction
Acceleration		21.2ｍ/s2 at 45° direction		13.9m/s2 at 45° direction
Cutting force		Max. 4.41N (450gf)
Minimum character size		Approx. 5 mm alphanumeric (varies depending on character font and media)
Mechanical resolution		0.005mm
Programmable resolution		GP-GL：0.1/0.05/0.025/0.01ｍｍ　HP-GL™ (*2)：0.025ｍｍ
Repeatability (*1)		Max. 0.1 mm in plot up to 2 m (Excluding media expansion and contraction)
Mountable number of tools		1 tool
Blade types		Supersteel
Pen types		Oil-based ballpoint pen, Water-based fiber-tip pen
Media types		Up to 0.25mm thickness Marking film (PVC / fluorescence / reflection),  polyester film (With specified conditions)
Interface		USB 2.0 (Full Speed), Ethernet 10BASE-T/100BASE-TX
Buffer memory		2MB
Command sets		GP-GL / HP-GL™ (Set by command or auto-detect) (*2)
Display		Graphic type LCD with back-light (240dots x 128dots), supports 10 languages
Power source		100V to 240V AC, 200V to 240V AC, 50 / 60 Hz
Power consumption		Up to 100W
Operating environment		10 to 35 ºC, 35 to 75 % R.H. (non-condensing)
Guaranteed accuracy environment		16 to 32 ºC, 35 to 70 % R.H. (non-condensing)
External dimensions (approx. W x D x H) (with basket)		772ｘ292ｘ313 mm	1005×582×1092 mm (1005×936×1092 mm)(*3)	1704×811×1215 mm (1704×1148×1215 mm)(*3)	1916×811×1215 mm (1916×1148×1215 mm)(*3)
Weight (approx.) (with basket)		13kg	23kg (25.2kg)(*3)	51kg (54.9kg)(*3)	55kg (59.5kg)(*3)
Compatible OS (*4)		Windows 10/8.1/7 Mac OS X 10.6 ～ 10.11 / macOS 10.12 ～ 10.15 (Graphtec Studio: 10.6 - 10.15, Cutting Master 4: 10.7 - 10.15)
Supported software DOWNLOAD		Graphtec Pro Studio(Windows)(*5), Graphtec Studio(Mac), Cutting Master 4(*5), Windows Driver

Item	Model Name	Image	Description	Package
Cutting blade holder	PHP33-CB09N-HS		For CB09U series blade	1 set/pack
	PHP33-CB15N-HS		For CB15U series blade	1 set/pack
Cutting blade	CB09-P		0.9mm dia. 45º angle, Supersteel	5 blades/pack
	CB09UB-5		0.9mm dia. 45º angle, Supersteel Self-adhesive marking film (vinyl, fluorescent, refractive), thin sheet, up to 0.25 mm thick.	5 blades/pack
	CB09UB-K60-5		0.9mm dia. 60o, Supersteel blade Thinner film (Tint film), 0.03 mm to 0.25 mm thick.	5 blades/pack
	CB15U-5		1.5mm dia. 45º, Supersteel blade Rigid or thick film or sheet, heavy paper (pattern paper, oil board), 0.25 mm to 0.5 mm thick.	5 blades/pack
	CB15U-K30-5		1.5mm dia. 30º, Supersteel Rigid or thick sheet, 0.25 mm to 0.5 mm thick. Sandblast resist rubber, up to 1.0 mm thick. And also small detailed characters on marking film (up to 0.25 mm thick).	5 blades/pack
Loupe	PM-CT-001		Checking blade length & quality of blade tip, for PHP33 and PHP35 series	1 set/pack
Fiber-tip pen, pen holder	KF700-BK		Water-based fiber-tip pen, Black	10 pens/pack
	KF700-RD		Water-based fiber-tip pen, Red	10 pens/pack
	PHP31-FIBER		Pen holder for KF700 series pen	1 set/pack
Ballpoint pen, pen holder	KB700-BK		Oil-based ballpoint pen, Black	10 pens/pack
	PHP34-BALL		Pen holder for the KB700-BK pen	1 set/pack
Carrier Sheet	CR09300-A3		A3 size * Please consider to use together with optional carrier sheet table "OPH-A45" for CE7000-40/60.	2 sheets/pack
Cutting mat	PM-CR-009		For CE7000-40 replacement cutting mat	2 sets/pack
	PM-CR-010		For CE7000-60 replacement cutting mat	2 sets/pack
	PM-CR-011		For CE7000-130 replacement cutting mat	2 sets/pack
	PM-CR-012		For CE7000-160 replacement cutting mat	2 sets/pa

ข้อมูลและรูปภาพประกอบจาก http://www.graphteccorp.com/
